一、說明
XCQ02型振動監測系統是本公司根據市場和客戶需求自主研發生產的振動監測設備，該產品通過徑向方向的三顆振動傳感器和軸向方向的一顆位移傳感器共四路通道同時監測電機的振動和位移數據，用戶可以對產品進行頻譜分析，振動波形分析以及軸向位移的分析和監測。該設備測量過程是通過氣缸將三顆

振動傳感器自動加載到電機的三個監測點上，軸向位移傳感器為固定式，當流水線將電機送上測量振動臺上后，氣缸會推動工裝夾緊電機，振動傳感器壓下，接觸到被測電機后等待電機電源插頭推進后即可啟動電機到額定轉速，系統開始測量。

軟件自動檢測顯示

系統設置畫面

數據記錄及打印設置

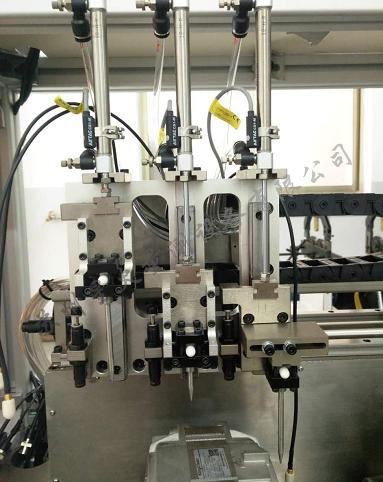

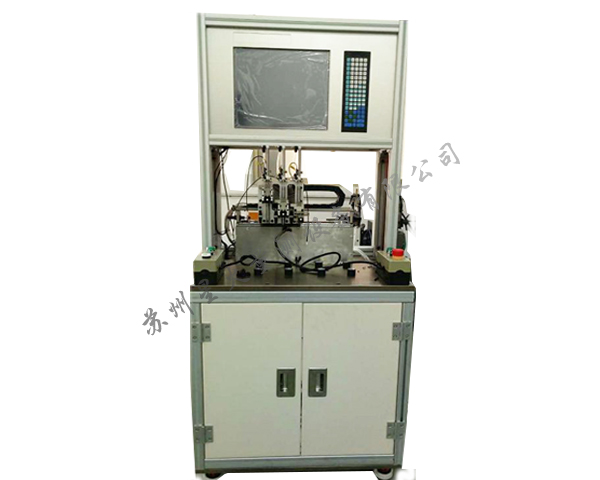

設備參考圖

二、主要技術參數：

設備工作電壓：     220V/50Hz
測量頻率范圍：     0-12.8kHz
測量采樣時間：     ≯20S(不含電機停止時間)
線性位移范圍：     2mm
線性位移誤差：     ＜1%
頻        響：     0-10kHz
工  作 溫 度：     0-+45℃
量  測 精 度：     5%(10～10KHz)
自  動 停 機：    軟件測量結束信號
振動加速度傳感器：0.00～19.99g rms（10Hz高通濾波）
位移測量傳感器：  0～1999um，p-p（10～1KHz帶通濾波）
外形尺寸：（長X寬X高）500X600X1100mm
注：以上方案根據客戶建議和要求，本公司對以上參數及所涉及機型可適當作進一步調整和修改。
