XH-5601A夾爪平衡機
產品名稱：XH-5601A夾爪平衡機夾爪平衡機XH-5601A
價格：85000/臺
序號 | 項目名稱 | 規格說明 |
1 | 設備名稱 | |
2 | 設備型號 | XH-5601A |
3 | 規格要求 | φ1.5、φ2.0、φ3.0 |
4 | 生產節拍 | ≤7秒 |
5 | 日 期 |
|
一、 產品特點
高精度：采用高精度主軸夾持風扇轉動，動平衡精度可達ISO1940 G1
高重現型：高重現型精度
偏心補正：內建180°偏心補正功能，解決扇葉垂直度與同心度不佳所導致的平衡量測問題，大幅提升平衡精度。
高兼容性：可拆式設計,軸心為φ1.5，φ2，φ3，的扇葉均可適用（一支夾爪只能做一個規格）。不僅降低成本且可提升換線速度。
驅動電機：伺服馬達驅動，可驅動扇葉轉動并自動定位。
二、 設備基本參數
扇葉質量范圍 g | 2-75g |
扇葉軸心直徑mm | φ1.5，φ2，φ3，（選一） |
平衡轉速 | 1500-6000 |
平衡精度 | ISO1940 G1 ±0.3mg |
顯示精度 | 0.1mg |
扇葉驅動方式 | 伺服馬達+皮帶 |
不平衡檢測 | 加速度傳感器 |
動平衡功能 | 單面 |
操作界面 | Win7簡體中文 |
機臺電源 | 單相220 |
機臺規格 | 桌面型 |
三、 硬件功能說明
1. 鐳射標線器：方便使用者對準測試零點。
2. 氣壓進氣單元：可接6mm氣管。

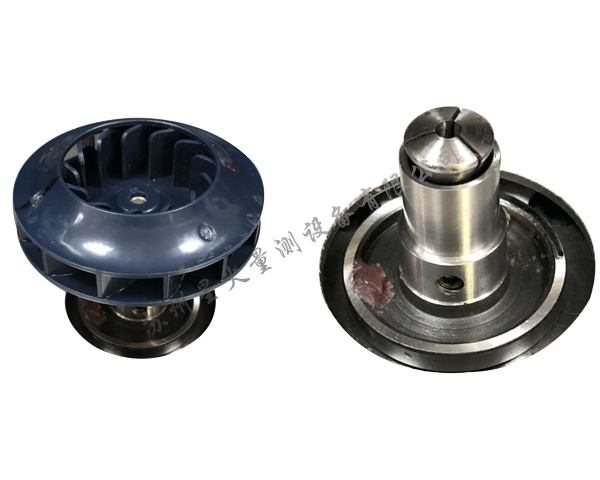

3. 主軸與夾爪：可精密的夾持扇葉轉動，進行平衡測試，測試完成后，可放松扇葉，讓操作者取出扇葉，進行平衡補正。

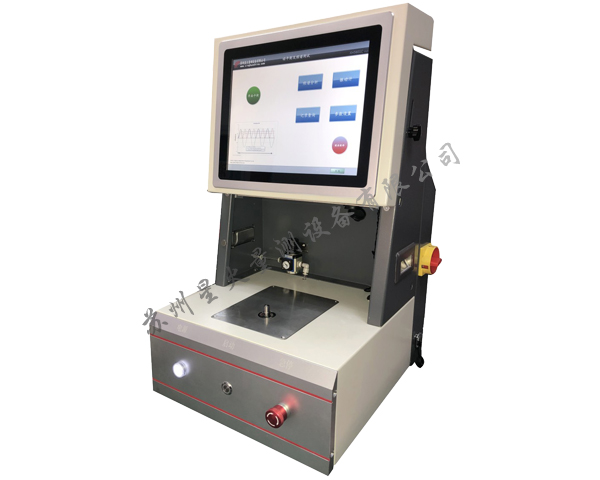

四、 設備參考圖
